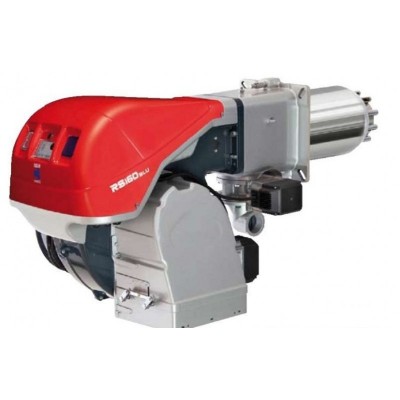

意大利RIELLO利雅路燃燒器
型號：
RIELLO燃燒器40 G10LC
RIELLO燃燒器464T1 G10LC
RIELLO利雅路燃燒器及燃燒器配件
意大利利雅路燃燒器燃燒機配件維修意大利利雅路燃燒器燃燒機配件維修
RS 系列燃燒器的出力范圍從70 到 2290 kW，設計可用于熱水或過熱水鍋爐，熱風發生器或蒸氣鍋爐和導熱油爐。
調節方式為"平滑過渡兩段火"。燃燒器裝有微電子控制盒，能提供燃燒器運行狀態和故障原因診斷。
風機和燃燒頭性能的改善，增大該燃燒器的適用范圍并確保各運行工況點的燃燒效率。 該型燃燒器的**設計使其外型尺寸更小，方便使用和維護，更多的選配件可保證隨時升*燃燒器的功能。下圖為能與燃燒器相匹配的燃氣閥組的*小壓力損失；再加上燃燒室的背壓即可得總的燃燒器燃氣壓力損失。
該燃燒器安裝有一個由伺服馬達帶動可變凸輪控制一段火和兩段火燃料量供應的蝶閥。燃料可從燃燒器的左側或右側供應
根據燃氣的流量和燃氣的供應壓力選擇*佳的燃氣閥組。 燃氣閥組有"整體式"（所有的部件含于一整體內）和"組合 式"（由單個部件連接而成）。
燃氣閥組同燃燒器均符合 EN 676標準。
燃氣閥組的尺寸取決于它們的結構。下表為適用于RS 燃燒器的燃氣閥組的*大尺寸，進口和出口的直徑和裝有泄漏檢測儀的尺寸。
請注意若泄漏檢測儀沒有安裝在燃氣閥組上時，則其為一附件單獨供應。
"整體式"燃氣閥組的*大燃氣壓力為360 mbar ,"組合式"燃氣閥組的*大燃氣壓力為500 mbar。
標準配置“整體式”燃氣閥組的閥后壓力是3到60 mbar,對DN65和DN80型號來說是20到40 mbar。
帶法蘭的“整體式”燃氣閥組的閥后壓力可通過選擇不同的穩壓彈簧（見燃氣閥組附件）來調整。
(1) 帶6針插座的燃氣閥組
(2) 帶6針插座的燃氣閥組
若使用LPG，“整體式”閥組的運行溫度不能低于0℃，它們只能使用氣態的LPG（液態的碳氫化合物會損壞閥組的密封）。
MBC 1200 閥組：*低運行壓力(*)略高于或等于10 mbar。閥組必須緊臨燃燒器安裝（若必要，只能在目錄中選裝一個適配器）并且其工作點必須在其工作范圍內。
MBC 1900-3100 閥組：*低運行壓力(*)略高于或等于15 mbar。閥組必須緊臨燃燒器安裝（若必要，只能在目錄中選裝一個適配器）并且其工作點必須在其工作范圍內。
(*)該壓力是指燃氣閥組在滿負荷時的供氣壓力。
下圖能幫助計算一條燃氣管路的壓力損失和選擇正確的燃氣閥組。
下圖可在耗氣量和管路長度已知的情況下選擇一條新的燃氣管路。管路直徑的選擇基于假設的燃氣壓力降。該圖以甲烷燃氣為標準所得，若使用其它種類的燃氣，則參考圖 A 所示的修正系數和計算公式換算為當量甲烷氣體流量。請注意在*終選擇閥組尺寸是必須將燃燒室的背壓考慮進去。
計算一條燃氣管路的壓力損失或選擇一條新的燃氣管路。 當量甲烷氣體流量的計算參照圖表內的圖 A 所給的計算公式和換算系數。
當量甲烷氣體流量的數值顯示在圖表的上部（V），作一條垂直線與所表示的燃氣管路直徑的直線相交；此時以此點為基礎再作一條水平線與所表示的燃氣管路長度的直線相交。得出一點再作一條垂直線即可得出燃氣管路的壓力損失。
將燃氣流量表處的壓力減去該值即可得出選擇燃氣閥組所需的參考壓力。
舉例： -燃氣種類： G25
-燃氣流量： 9.51
-燃氣流量表處的壓力： 20 bar
-燃氣管路長度： 15 m
-修正系數： 0.62（見圖 A）
-當量甲烷氣體流量 V=[9.51/0.62]=15.34mc/h
-在流量坐標中選中15.34，向下作一條垂直線與表示1"1/4（表示管路的直徑）的直線相交。
-再從次點向左作一條水平線與表示管路長度為15m的線相交；
-*后作一條向下的垂直線即可從壓力損失坐標上讀出壓力損失為1.4mbar；
-用燃氣流量表處的壓力減去該值即可得出選擇燃氣閥組所需的參考壓力。
