德國Siko編碼器

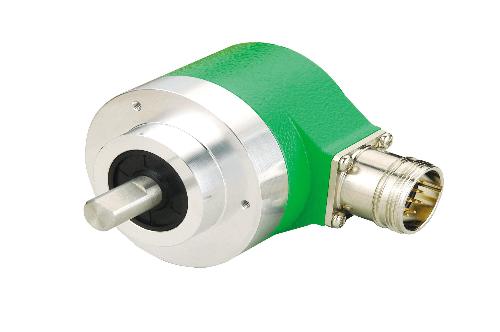

Siko編碼器
按照讀出方式編碼器可以分為接觸式和非接觸式兩種；按照工作原理編碼器可分為增量式和**式兩類。增量式編碼器是將位移轉換成周期性的電信號，再把這個電信號轉變成計數脈沖，用脈沖的個數表示位移的大小。**式編碼器的每一個位置對應一個確定的數字碼，因此它的示值只與測量的起始和終止位置有關，而與測量的中間過程無關。
Siko編碼器
工作原理
由一個**有軸的光電碼盤，其上有環形通、暗的刻線，
有光電發射和接收器件讀取，獲得四組正弦波信號組合成A、B、C、D,每個正弦波相差90度相位差（相對于一個周波為360度），將C、D信號反向，疊加在A、B兩相上，可增強穩定信號；另每轉輸出一個Z相脈沖以代表零位參考位。
由于A、B兩相相差90度，可通過比較A相在前還是B相在前，以判別編碼器的正轉與反轉，通過零位脈沖，可獲得編碼器的零位參考位。編碼器碼盤的材料有玻璃、金屬、塑料，玻璃碼盤是在玻璃上沉積很薄的刻線，其熱穩定性好，精度高，金屬碼盤直接以通和不通刻線，不易碎，但由于金屬有一定的厚度，精度就有限制，其熱穩定性就要比玻璃的差一個數量*，塑料碼盤是經濟型的，其成本低，但精度、熱穩定性、壽命均要差一些。
應注意三方面的參數：
1、械安裝尺寸：包括定位止口，軸徑，安裝孔位;電纜出線方式;安裝空間體積;工作環境防護等*是否滿足要求。
2、分辨率：即編碼器工作時每圈輸出的脈沖數，是否滿足設計使用精度要求。
3、電氣接口：編碼器輸出方式常見有推拉輸出(F型HTL格式)，電壓輸出(E)，集電*開路(C，常見C為NPN型管輸出，C2為PNP型管輸出)，長線驅動器輸出。其輸出方式應和其控制系統的接口電路相匹配。
